Il BK Precision DAQ3120 è un sistema di acquisizione dati da banco che integra un multimetro digitale (DMM) a 6 cifre e 1/2 con un data logger in un design compatto e modulare, offrendo una soluzione completa per acquisire, analizzare e registrare varie misure fisiche.

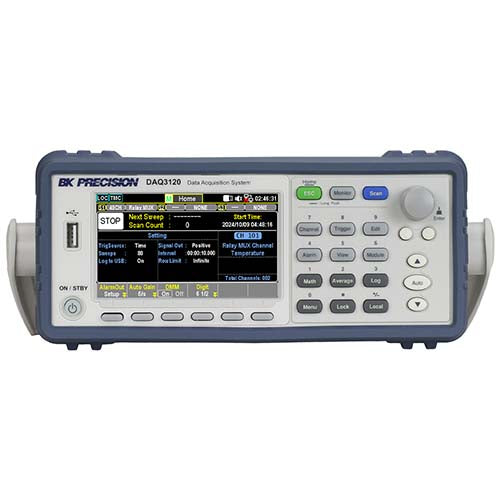

L’ampio display a colori TFT da 4,3”, l'interfaccia utente intuitiva e il software fornito a corredo semplificano il funzionamento, mentre il mainframe a 3 slot con un DMM a 6½ cifre integrato garantisce flessibilità e capacità di misura ad alta risoluzione.

Il sistema offre un’elevata precisione, con un’accuratezza di base, (tensione DC), dello 0,0035%. Fornisce il condizionamento del segnale e possono essere misurati 14 tipi di ingresso diversi, tra cui temperatura (termocoppie, RTD e termistori), tensione e corrente AC/DC, resistenza, frequenza/periodo, capacità e ponti estensimetrici. Questa ampia gamma di funzionalità di misura permette al DAQ3120 di essere utilizzato in molteplici applicazioni.

Il BK Precision DAQ3120 è in grado di acquisire fino a 120 canali. Sono disponibili 7 moduli di ingresso che consentono agli utenti di personalizzare il sistema per soddisfare i requisiti di applicazioni specifiche.

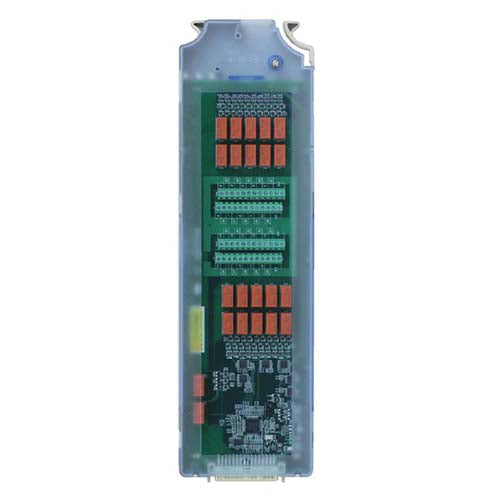

Il modulo d’ingresso DM309 estende le capacità di misura della tensione fino a 600 VDC o 400 VAC, mentre il DM300 offre velocità di scansione fino a 450 canali/s. La scheda DM308 permette di aggiungere 20 uscite SPDT, (Single Pole Double Throw) permettendo così di collegare il DAQ3120 ad attuatori, offrendo agli utenti massima flessibilità nel collegamento e nel controllo dei dispositivi in prova (DUT). Le applicazioni più comuni includono il ciclo di alimentazione dei DUT, il controllo degli indicatori e delle spie di stato o l'attivazione di relè di alimentazione esterni e valvole solenoidi. Questo modulo può gestire fino a 300 V e 1 A con una potenza di commutazione massima di 50 W.

Il BK Precision DAQ3120 dispone di una memoria interna non volatile da 100.000 punti dove possono essere registrati i dati. Grazie alla porta USB-host sul pannello frontale è possibile, (usando una chiavetta di memoria), estendere la memoria disponibile, permettendo così un’acquisizione autonoma anche sul lungo periodo, senza doverlo obbligatoriamente collegare ad un PC.

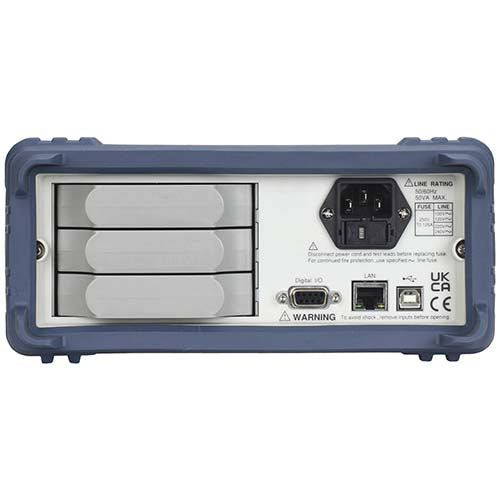

Questo datalogger può anche essere controllato da PC, tramite porte USB, LAN o GPIB, (opzionale), usando il software scaricabile gratuitamente dal sito BK-Precision, che permette di gestire fino a 4 DAQ3120 contemporaneamente

Il BK Precision DAQ3120 dispone anche di un utile web browser integrato che consente agli utenti di utilizzare il DAQ3120 in remoto da qualsiasi dispositivo in rete. L’interfaccia web fornisce un pannello frontale virtuale che rispecchia il DAQ3120 e offre tutte le stesse funzioni, come la configurazione dei canali, l’esecuzione di scansioni e il monitoraggio delle misure. Poiché l’interfaccia è integrata, non è necessario installare alcun software. Per connettersi, è sufficiente digitare l'indirizzo IP o l’hostname dello strumento in un browser web. Aumentate la sicurezza e controllate l'accesso abilitando la protezione con password. Questa comoda interfaccia web consente agli utenti di configurare, controllare e monitorare facilmente lo strumento da remoto.

Caratteristiche principali:

• Mainframe a 3 slot con multimetro integrato a 6 cifre e 1/2
• Accuratezza di base in tensione DC dello 0.0035%
• Sono disponibili 7 diversi moduli
  • DM300 20-CH con multiplexer allo stato solido
  • DM301 20-CH multiplexati con 2 canali in corrente
  • DM303 40-CH Single-ended multiplexati
  • DM304 4 x 8 Matrix Switch
  • DM307 Modulo multifunzione
  • DM308 Modulo Attuatore/interruttore per uso generico a 20 canali
  • DM309 8 canali alta tensione e due canali in corrente multiplexati
• È in grado di misurare tensioni fino a 600 VDC / 400 VAC
• Velocità di scansionamento fino a 450 canali/s
• Può acquisire fino a 120 canali
• Memoria interna nono volatile di 100.000 punti
• Ampio display TFT a colori da 4.3" TFT
• Interfaccia digitale I/O per trigger esterno e allarmi
• Possibilità di salvare o copiare i dati su una chiavetta di memoria USB
• Dispone di interfaccia LAN e USB, (USBTMC and USBVCP), e micro GPIB, (solo per il modello -GPIB)
• Controllo da PC tramite software per PC gratuito o web browser integrato

Il BK Precision DAQ3120 è un datalogger molto versatile in grado di essere utilizzato in molteplici applicazioni, dalla ricerca e sviluppo alla produzione.
