Il Sefram DAS1820 è un sistema di acquisizione dati, compatto, portatile di alte prestazioni, in grado di eseguire anche misure ed analisi di potenza. Veloce, modulare, innovativo, è stato sviluppato con le tecnologie più moderne.

Dispone di 2 slot per schede da 4 o 8 canali, per cui può acquisire da un minimo di 4 canali fino ad un massimo di 16 canali analogici e 16 digitali.



Con il DAS1820 sono disponibili diversi tipi di schede di acquisizione, (le stesse del DAS1800):

• D18-UNI4: scheda a 4 canali universali, isolati e differenziali, con 19 range da ±500µV a ±600V, (o 424Vrms), con un convertitore A/D a 16 bit per canale e velocità di campionamento fino a 1MS/s con impedenza di 1MΩ, con la quale è possibile leggere anche correnti, (tramite shunt esterno), temperature, (tutte le termocoppie), frequenza, PWM e Trms
• D18-HIZ4: scheda a 4 canali universali, isolati e differenziali, con 19 range da ±500µV a ±600V, (o 424Vrms), con un convertitore A/D a 16 bit per canale e velocità di campionamento fino a 1MS/s con un’alta impedenza di 10MΩ, con la quale è possibile leggere anche correnti, (tramite shunt esterno), temperature, (tutte le termocoppie), frequenza, PWM e Trms
• D18-HVM4: scheda a 4 canali universali, isolati e differenziali, per alte tensioni, con 9 range da ±5V a ±1.500V, (o 1.000Vrms), con un convertitore A/D a 16 bit per canale, velocità di campionamento fino a 1MS/s con impedenza di 10MΩ, con la quale è possibile leggere anche correnti, (tramite shunt esterno), frequenza, PWM e Trms
• DI8-MUX8: scheda a 8 canali multiplexati con convertitore A/D a 18 bit con ingressi differenziali non isolati, per misure di tensioni, correnti, (con shunt esterno), temperature (termocoppie e Pt100) e resistenza. Velocità di campionamento fino a 5kS/s aggregata. I range di tensione sono 16 da ±500µV a ±48V

La Sefram ha ascoltato attentamente le richieste degli utilizzatori dei nostri sistemi di acquisizione dati ed introduce per la prima volta nei sui acquisitori la possibilità di registrare i dati con differenti velocità di campionamento. Con il DAS1820 è infatti possibile acquisire i segnali con ben 3 diverse velocità di campionamento simultanee. Questo permette di raggruppare i segnali in 3 differenti gruppi, ottimizzando le dimensioni dei file con le registrazioni

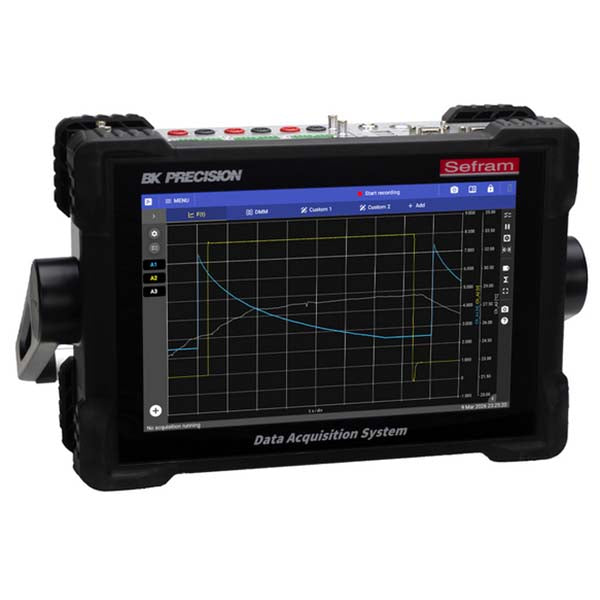

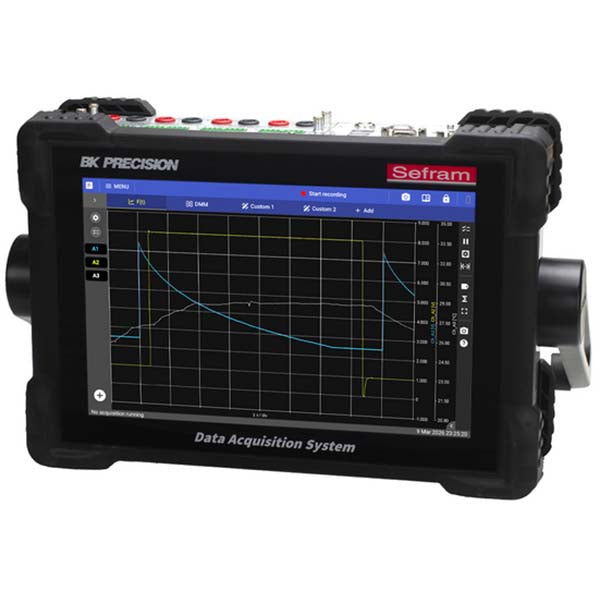

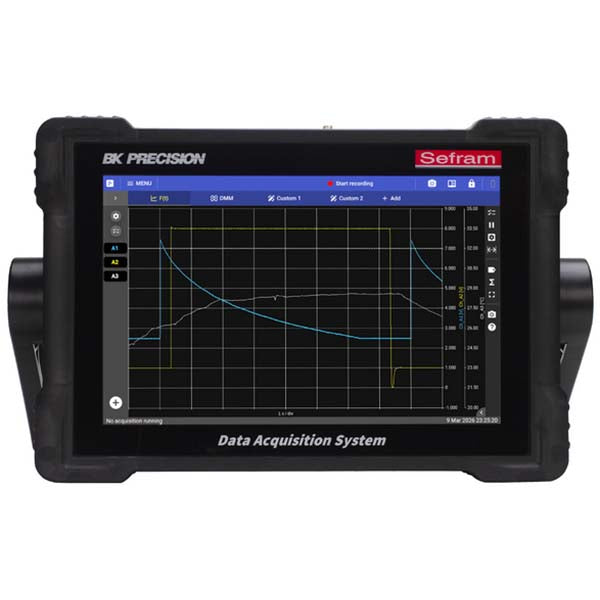

Lo strumento è dotato di un bellissimo display a colori touch screen da 12” dove è possibile visualizzare in modo facile, veloce e ottimale i segnali acquisiti sia in tempo reale, che in post analisi, con la possibilità di eseguire zoom e misure con i cursori direttamente sullo schermo.

I dati vengono salvati sull’hard disk interno SSD da 500GB e con velocità di scrittura fino a 1MS/s per canale, indipendentemente dal numero di canali attivi. Questa elevata velocità dell’hard disk SSD porta un grosso vantaggio anche in fase di post analisi. Permette infatti di rivedere lunghe acquisizioni in pochi istanti, riducendo così i tempi di analisi dei dati acquisiti

Il Sefram DAS1820 rende il suo utilizzo semplice ed immediato. È possibile creare un database di sensori per facilitare la configurazione dei canali, gestisce fino a 10 schermate, (dashboard), per visualizzare immagini e dati acquisiti in qualsiasi combinazione di forme d’onda in tempo reale, indicatori numerici, diagrammi di fase e armoniche, con la possibilità di aggiungere immagini per facilitare la comprensione dei dati acquisiti

È possibile creare delle formule matematiche ed eseguire misure automatiche. Impostare un sistema di acquisizione dati e analizzare i dati acquisiti non è mai stato così semplice ed intuitivo

Il Sefram DAS1820 dispone anche della funzione integrata di analisi della potenza. Con questa potente funzionalità è possibile registrare ed analizzare tutti i parametri di una rete elettrica, sia monofase che trifase. La funzione analisi di potenza permette di registrare tensioni, correnti, potenze, sfasamenti, energia, armoniche, ecc., ecc…, rendendo così il DAS1820 non solo un sistema di acquisizione dati di alte prestazioni, ma anche un valido analizzatore della qualità della rete elettrica, aumentando così il campo di applicazioni in cui può essere utilizzato.

Il DAS1820 è dotato di tutte le connessioni, 2 porte USB, (3.0), rete LAN 1Gb. Per una maggiore flessibilità di utilizzo, il Sefram DAS1820 può essere controllato completamente da remoto tramite VNC, (lo strumento è dotato di VNC server integrato) e tramite Web server integrato. Viene fornito con il software DASPro per l’analisi su PC dei dati acquisiti con lo strumento

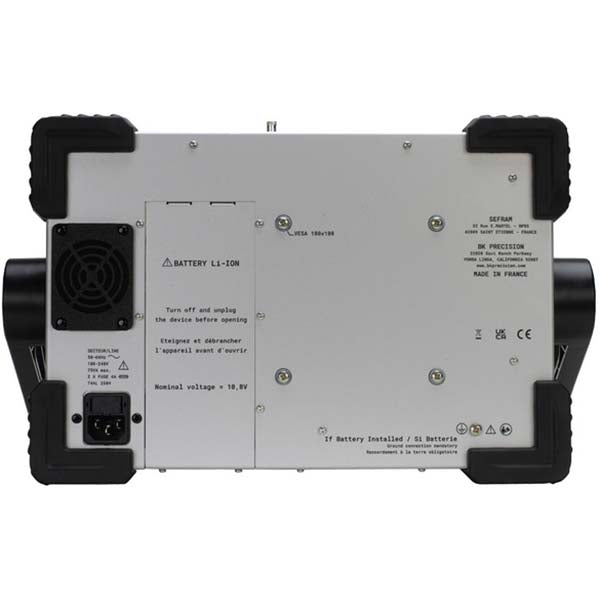

Il Sefram DAS1820 dispone anche di uno slot nel pannello posteriore per inserire una batteria, (opzionale), agli ioni di Litio che assicura un'autonomia di 4 ore di uso continuo.

È possibile avere anche la sincronizzazione IRIG, GPS e PTP con il modello DAS1820-SYNC

Il DAS1820 è robusto, portatile, (viene fornito con una borsa rigida di trasporto con rotelle), versatile e può essere utilizzato in innumerevoli applicazioni sia su campo che in laboratorio per ricerca e sviluppo.
