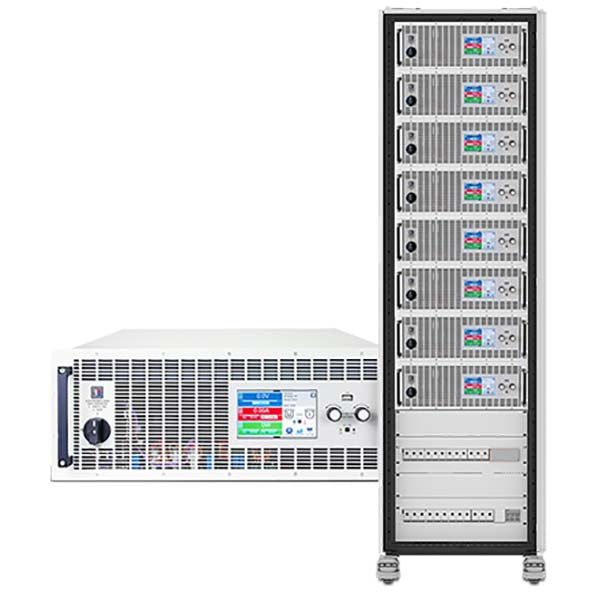

Il sistema di test dinamico ELR 21000, basato sul nuovo carico elettronico rigenerativo ad alta velocità EA ELR 21000-80 4U HS, è stato progettato per i tecnici che devono validare il comportamento energetico reale in condizioni dinamiche dell’elettronica di potenza dei data center. Grazie alla sua elevata efficienza e alla sua compattezza permette di ridurre drasticamente il consumo energetico in laboratorio, la generazione di calore e le esigenze infrastrutturali.

Con questo sistema di test dinamico, composto da carichi elettronici rigenerativi in grado di assorbire tensioni fino a 1.000V, è possibile eseguire test di alimentazione scalabili a 800 V, ad alta dinamica per data center.

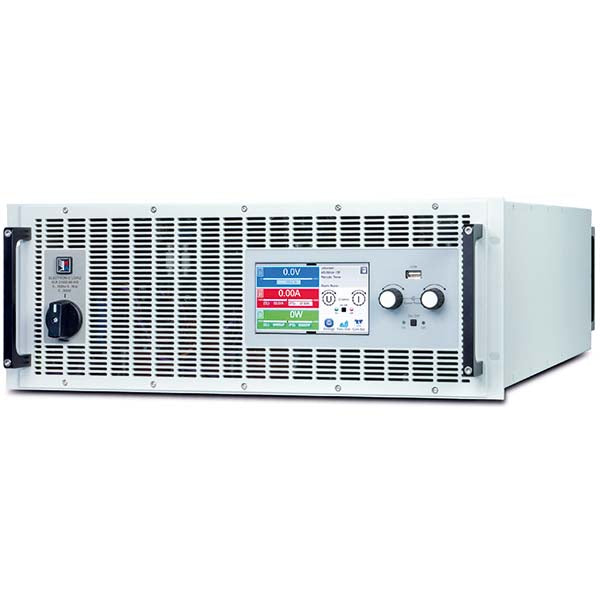

Il cuore del sistema è il carico elettronico rigenerativo ad alta velocità EA-ELR 21000-80 4U-HS, da 0-1.000V, 0-80A, con potenza massima di 30kW, estremamente compatto, (alto solo 4U), progettato per riprodurre il comportamento reale della potenza nelle moderne architetture di data center.

• Potenza CC totale fino a 240 kW per rack
• Scalabile con incrementi di 30 kW
• Transizioni di carico dinamico direttamente a 800 V DC
• Elevata velocità di variazione della corrente (slew rate) fino a 12 A/µs a 240 kW
• Sistema rigenerativo con efficienza fino al 95%
• Design modulare e di facile manutenzione

Grazie al funzionamento rigenerativo il sistema EA ELR 21000 recupera l'energia dei test reimmettendola in rete, anziché dissiparla sotto forma di calore. Il funzionamento rigenerativo contribuisce a ridurre il fabbisogno energetico del laboratorio, le esigenze di raffreddamento e i costi operativi.

• Recupero di energia fino al 95%
• Drastica riduzione di calore e rumore in laboratorio
• Minori requisiti per i sistemi HVAC e costi operativi ridotti
• Riduzione del prelievo di energia dalla rete: dalla rete vengono assorbite solo le perdite del Sistema

Il sistema è altamente modulare e scalabile. È possibile passare da moduli da 30 kW a sistemi a livello di rack e configurazioni multi-megawatt man mano che le esigenze di test si evolvono. L'hardware compatto ad alta densità di potenza consente di ridurre l'ingombro a pavimento e la complessità di installazione.

• Espansione modulare con incrementi di 30 kW
• Fino a 240 kW per rack, espandibile fino a sistemi multi-megawatt
• Alta densità di potenza per ridurre al minimo l'ingombro a pavimento
• Supporta test ad alta potenza in laboratori con infrastrutture limitate
• Riduce i rischi di installazione e accelera il time-to-market

Sistemi Paralleli e Master-Auxiliary Bus

Sfruttando il Master-Auxiliary bus integrato e lo Share bus, un sistema composto da più unità (fino a 64 dispositivi della stessa serie in parallelo) si comporta come un unico strumento. I dati di sistema aggregati vengono centralizzati sull'unità master, e la ripartizione del carico risulta perfettamente bilanciata, prevenendo il sovraccarico delle singole unità.

Architettura di Sicurezza Superiore (DTS)

Le versioni integrate a rack "Dynamic Test System" incorporano un sistema di arresto di emergenza a 2 canali, in grado di spegnere immediatamente il sistema. Tale blocco viene attivato sia dal pulsante frontale dedicato, sia automaticamente in caso di apertura delle porte posteriori durante l'operatività, garantendo i massimi standard di sicurezza in laboratorio.

Capacità di Sovraccarico (Overpower):

Offre una funzionalità di sovraccarico a breve termine (per 500 ms) che consente di raggiungere il 125% della potenza nominale (all'interno dei limiti nominali di tensione e corrente), ottimizzata specificamente per i sistemi a 800 V, essenziale per emulare i picchi di domanda dei server.

Connettività Avanzata Isolata Galvanicamente:

Equipaggiato con interfacce USB, Ethernet (1 Gbit/s), EtherCAT (comunicazione ≤1 ms), CAN FD, Digital In/Out, oltre a porte Master-Auxiliary e Share-bus per l'operatività in parallelo.

Perché scegliere Tektronix ed EA

A differenza delle soluzioni convenzionali a carico dissipativo, il sistema di test dinamico EA-ELR 21000:

• • • Consente test realistici a livello di sistema alla massima tensione
    • Riduce drasticamente i costi di investimento (CAPEX) e operativi (OPEX)
    • Riduce i rischi di installazione e i vincoli legati alla struttura
    • È scalabile in base all'evoluzione delle architetture di alimentazione dei data center

Il risultato è una maggiore affidabilità, costi operativi inferiori e una più rapida implementazione dei sistemi di alientazione per data center di nuova generazione

Scarica datasheet sistemi di test dinamici Tektronix EA-ELR 21000

Scarica datasheet carico elettronico rigenerativo Tektronix EA-ELR 21000-80 4U-HS
