L’accumulo di energia è sempre più essenziale per le nuove applicazioni energetiche.
Gli strumenti Kikusui serie PFX2500 sono un supporto fondamentale e completo per le misure di carica e scarica delle batterie, dal test di base al test di simulazione.

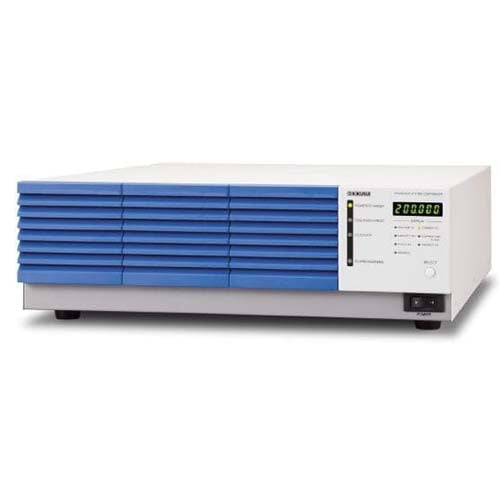

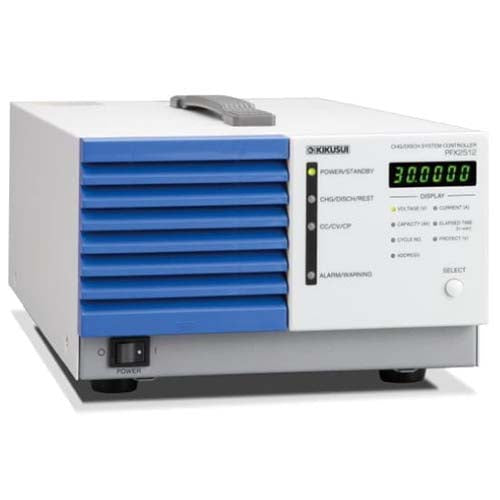

La serie PFX2500 della Kikusui è composta da due modelli il PFX2512 e il PFX2532 e sono un sistema di controllo di carica/scarica ad alte prestazioni che esegue misure in combinazione con un nostro alimentatore in DC e un nostro carico elettronico, (sempre in DC), per valutare le caratteristiche del campione di prova (batterie). Sono in grado di eseguire anche test di valutazione ad alte prestazioni anche di grandi capacità. Le prove sono controllate dall’esclusivo software applicativo, (BPChecker3000), che gestisce gli strumenti, acquisisce le misure e le rende disponibili.

Integrazione in un unico sistema di diversi strumenti

La serie PFX2500 integra più strumenti in un unico sistema per poter ottimizzare la valutazione delle batterie. Inoltre, la serie ha un’elevata flessibilità e si può adattare ad un’ampia gamma di range di tensioni e correnti poiché è possibile combinare un nostro alimentatore DC, (per la carica) e un nostro carico elettronico, (per la scarica), su misura per le esigenze. In questo modo i costi possono essere ridotti ed ottimizzati selezionando apparecchiature che soddisfano le condizioni di prova di carica/scarica richieste.

Carica e scarica senza soluzione di continuità

In passato era necessario un certo tempo per il passaggio dalla fase di carica con l’alimentatore alla fase di scarica con il carico elettronico. Grazie ai Kikusui PFX2512 e PFX2532 ora è possibile passare dalla carica alla scarica senza soluzione di continuità, tramite il controllo simultaneo dell’alimentatore e del carico elettronico. Per questo motivo, con i Kikusui serie PFX2500 è possibile eseguire sequenze di test anche molto complesse, come la carica e la scarica che devono essere ripetute senza interruzioni, tipicamente richieste per le batterie che vengono utilizzate nelle motociclette elettriche, biciclette elettriche assistite, nonché veicoli elettrici, veicoli ibridi. I Kikusui PFX2512 e PFX2532 sono particolarmente addati anche per gli UPS dove è richiesto lo spostamento di picco. Inoltre si adattano perfettamente a sequenze di test specifiche come per esempio le IEC62660.

Configurazione facile

È possibile configurare il sistema da soli. Basta scegliere l’alimentatore DC Kikusui e il carico elettronico DC Kikusui più adatti all’applicazione ed utilizzarli con i Kikusui serie PFX2500. Ciò consente di avere un sistema di prova ottimizzando i costi.

Controllo digitale della corrente e della tensione

L’adozione del metodo di controllo digitale della tensione e della corrente riduce al minimo le disparità fra l’accuratezza dell’impostazione della corrente costante (CC) e tensione costante (CV) e le caratteristiche di deriva dovute alle differenze nei dispositivi che compongono il sistema (alimentatori e carichi elettronici). Ciò garantisce test altamente accurati. Non c'è assolutamente bisogno di apportare modifiche dopo la configurazione del sistema.

Misure ad alta precisione

Nei Kikusui della serie PFX2500 sono integrati circuiti di misura ad alta precisione. La tensione della batteria e la corrente di carica/scarica vengono rilevate con elevata precisione. La risoluzione della misura della tensione è di 100μV; la risoluzione della misura della corrente è di 100μA. Anche la misura del tempo trascorso è estremamente precisa, (inferiore a 10ppm). L'energia elettrica reale e la capacità della batteria possono essere misurate anche per correnti impulsive difficili da catturare.

Funzioni di protezione per operare in sicurezza

I Kikusui PFX2512 e PFX2532 sono dotati di funzioni di protezione fornite da hardware e software contro fenomeni quali sovraccarico e scarica eccessiva. L’interruttore integrato nella serie PFX2500 è dotato di una funzione per garantire la connessione tra il DUT (batterie) e l'alimentatore e il carico elettronico, nonché di una funzione di interruzione ad alta velocità che disconnette prontamente l'alimentatore e il carico elettronico nel caso in cui venga rilevata una situazione anomala. Inoltre, il sensore di vibrazione rileva vibrazioni e urti importanti in caso di disastro o incidente durante il test di carica e scarica. In presenza di questi eventi spegne l’uscita e impedisce danni agli strumenti e alle batterie collegate.

Campionamento dati ad alta velocità fino ad 1 ms

Sono possibili misure di tensione e corrente ad elevata velocità, con un intervallo minimo di 1 ms, (con un massimo di 6000 punti per ogni profilo), utilizzando i cambi di tensione e corrente come trigger per stabilire gli inizi dei profili. Questo sistema è particolarmente adatto all’analisi dell’impedenza di prova e alla valutazione della durata di vita, poiché è possibile acquisire una forma d'onda di tensione ad alta precisione sincronizzata con gli step di corrente.

• Frequenza di campionamento: selezionabile fra 1 ms/10 ms/100 ms
• Misura della tensione di cella: 100 ms di frequenza di campionamento (serve l’opzione OP02-PFX)
• 4 tipi di trigger (subito dopo l’inizio della carica-scarica; subito prima del completamento della carica-scarica)
• 6000 punti di memoria con tempo di acquisizione di 6 s @1 ms, 60 s @10 ms, 600 s @100 ms

Capacità di espandere la funzione di misura

I Kikusui serie PFX2500 sono dotati nel pannello posteriore di 3 slot per schede di acquisizione per espandere le capacità di misura dei PFX2512 e PFX2532. Sono disponibili le schede opzionali OP02-PFX e le schede OP03-PFX. Le schede OP02-PFX sono in grado di misurare 4 tensioni e 4 temperature. Utilizzando tutti e 3 gli slot disponibili, è possibile aggiungere fino a 12 punti di misura di tensione e 12 punti di misura di temperatura. Le schede OP03-PFX permettono di acquisire 8 tensioni e devono essere installate nell’unità esterna opzionale SL01-PFX in grado di alloggiare fino a 8 schede OP03-PFX. Per comunicare con l’unità esterna opzionale SL01-PFX nel PFX2512 o nel PFX2532 verrà installata la scheda EX01-PFX che andrà ad occupare uno dei 3 slot disponibili nello strumento. Non possono essere utilizzate due unità esterne SL01-PFX con lo stesso PFX2500. Nel caso di una configurazione composta da un’unità esterna SL01-PFX con 8 schede OP03-PFX e due schede OP02-PFX sarà possibile acquisire fino a 72 tensioni e 8 temperature, consentendo così una valutazione altamente accurata delle misure di disparità di tensione delle celle, che è indispensabile nei test di valutazione dei moduli di batterie di grande capacità.

Valutazione più accurata delle singole celle con il range di 6 V

I Kikusui PFX2512 e PFX2532 sono dotati di capacità di cambiare il range di misura della tensione tra 6 V e 60 V. Il range di 6 V è stato recentemente installato nei Kikusui della serie PFX2500 permettendo così una valutazione estremamente accurata anche di una singola cella. La precisione nel range di 6 V è ±(0,05% della lettura + 0,04% del range). La precisione nel range di 60 V è ±(0,05% della lettura + 0,02% del range). Con i Kikusui serie PFX2500 è possibile eseguire test accurati sia sui pacchi di celle che sulle singole celle, (grazie al range di 6V).

Test di carica/scarica

Con i Kikusui PFX2512 e PFX2532 è possibile eseguire vari test delle caratteristiche elettriche, indipendentemente dal produttore della batteria o dal cliente. Con questi strumenti è possibile eseguire i seguenti tipi di test

• Test delle caratteristiche IV
• Test delle caratteristiche del ciclo
• Test della velocità di carica/scarica
• Test delle caratteristiche di temperatura
• Test di efficienza di carica/scarica
• Test di misura della capacità
• Test delle caratteristiche di stoccaggio
• Test di variazione della capacità
• Test di convalida BMS (Battery Management System)

Software applicativo esclusivo BPChecker3000

Il software applicativo, BPChecker3000 (SD007-PFX), è in grado di gestire le nuove caratteristiche dei Kikusui serie PFX2500, permettendo di eseguire test di Carica/Scarica senza soluzione di continuità e campionamento dati ad alta velocità. La capacità di visualizzazione grafica è stata migliorata rispetto alla versione precedente. Inoltre rende possibile il funzionamento sincronizzato con una camera climatica e i test di carica/scarica sono controllati in modo completo, compreso il controllo della temperatura nell’ambiente di prova.

Qui di seguito un esempio di una configurazione di test

Caratteristiche Kikusui PFX2512 e PFX2532

Per maggiori dettagli contattateci allo 02/70122460 o scaricate il datasheet

Scarica datasheet Kikusui serie PFX2500
