I Kikusui serie TOS7300 sono strumenti per la misura della resistenza di isolamento adatti a un’ampia gamma di applicazioni, dai singoli componenti elettrici ed elettronici alle apparecchiature elettriche ed elettroniche complete.

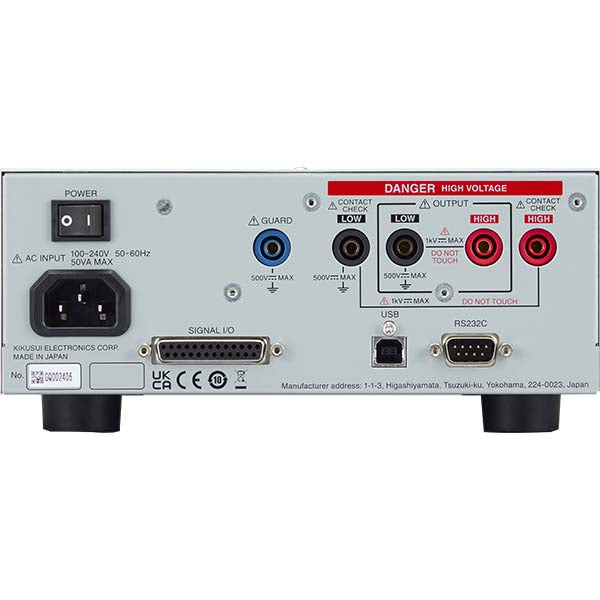

Nella serie TOS7300, la tensione di uscita può essere impostata liberamente da 25 V a 1.000 V DC con incrementi di 1 V. Grazie all’ampio display a colori da 4,3” le impostazioni di test, i riepiloghi e i diagrammi sono chiaramente visibili. I Kikusui serie TOS7300 sono dotati di interfacce USB 2.0 (conforme allo standard USB-TMC) e RS232C; i modelli che includono l’opzione "WITH LAN" dispongono inoltre di un’interfaccia LAN.

Grazie alla interfaccia Signal I/O, è possibile realizzare configurazioni di test automatizzate estremamente flessibili. I modelli TOS7300 e TOS7301 WITH LAN supportano, inoltre, la funzione di valutazione dV (dV judgment), che contribuisce a proteggere l'apparecchiatura in esame (EUT) da eventuali danni durante il test. Questi modelli offrono la possibilità di selezionare tempi di misura (Aperture Time) più rapidi e consentono la visualizzazione grafica dei dati di misura durante l’esecuzione del test. Tali caratteristiche rendono questi strumenti ideali non solo per la misurazione della resistenza di isolamento di batterie secondarie – dove sono richiesti tempi di ciclo (takt time) molto contenuti – ma anche per attività di ricerca e sviluppo (R&D) che coinvolgono una grande varietà di materiali.

Caratteristiche principali:

• Tempi di misura veloci

Aumenta la produttività con tempi di esecuzione a partire da 10 ms*!

È possibile selezionare un tempo di misura tra 10 ms*, 16,66 ms, 20 ms o 100 ms. Tempi di misura più brevi contribuiscono a ridurre il tempo di ciclo (takt time).

• Sicuro e affidabile

Include il controllo dei contatti e il rilevamento di cortocircuiti!

È dotato di una funzione di controllo dei contatti che rileva collegamenti difettosi con l'’EUT (apparecchiatura in esame) o cavi di test interrotti, oltre a una funzione di rilevamento dei cortocircuiti che identifica un eventuale cortocircuito nell’EUT prima dell'applicazione dell’alta tensione, contribuendo così a prevenire danni all’apparecchiatura stessa.

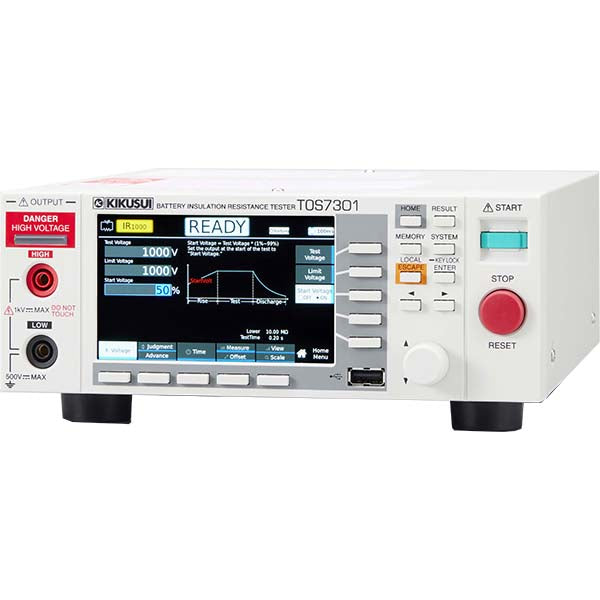

• Schermo LCD a colori per una migliore visibilità!

Le impostazioni dei test, le panoramiche e i diagrammi sono chiaramente visibili sul display da 4,3 pollici, rendendo l'utilizzo più intuitivo.

• funzione di valutazione dV (dV judgment)* integrata

Se viene rilevata una differenza di tensione superiore alla tensione delta impostata per un numero di volte consecutivo pari a quello specificato nel parametro "Conteggio continuo" (Continuous Count), l'esito viene classificato come "Upper-FAIL(dV)" e il test termina, proteggendo così l’apparecchiatura in esame da eventuali danni.

• Rappresentazione grafica dei dati dei risultati dei test*

Ingrandisci ciò che vuoi osservare!

Grazie a una rappresentazione grafica precisa delle caratteristiche del campione, è facile individuare difetti e altre problematiche.

*Solo per i modelli TOS7300 e TOS7301 con interfaccia LAN

Riepilogo caratteristiche misuratori della resistenza d'isolamento Kiksui serie TOS7300

I Kikusui della serie TOS7300 per la misura della resistenza d’isolamento sono dunque adatti per test in ambito ricerca e sviluppo, controllo qualità e strutture di collaudo di enti di certificazione, linee di produzione e altro ancora.
