La serie AFX della Pacific Power Source è una famiglia di sorgenti AC, DC e AC+DC, monofase, bifase e trifase, con funzionalità complete, dalle elevate prestazioni, con potenze da 6kVA a 150kVA. La serie AFX utilizza la tecnologia di conversione di potenza digitale più avanzata, con la densità di potenza fra le più alte possibili permettendo di rendere disponibile una potenza di 15kVA in uno strumento alto appena 4U. Questa serie dispone di tutte le più comuni interfacce di comunicazione ed è completamente programmabile rendendola così adatta sia per i più semplici test di conversione di frequenza che per i test più avanzati come la creazione di disturbi nella linea di alimentazione AC, o test di disturbo dell’alimentazione in DC.

La conversione di potenza delle sorgenti AC+DC Pacific Power Source della serie AFX è ottenuta mediante modulazione d’ampiezza dell’impulso ad alta frequenza controllata digitalmente, garantendo così silenziosità, alta efficienza e bassa temperatura di funzionamento. Alcuni modelli della serie AFX hanno anche la possibilità di incrementare la potenza grazie al nostro innovativo sistema POWER FLEX

Tutte le sorgenti AC+DC vengono fornite con tutte le più comuni interfacce di comunicazione a PC, di interfaccia I/O analogica e digitale, (permettendo quindi di essere integrate facilmente all’interno di sistemi di test automatici), funzione oscilloscopio, (per visualizzare le forme d’onda di tensione e corrente generate), impedenza d’uscita programmabile, misura delle armoniche ed hanno un range di frequenza esteso da 1Hz fino a 3kHz, (con riduzione parziale di tensione e potenza) e un range di tensione estesa, (333V L-N/ 576V L-L)

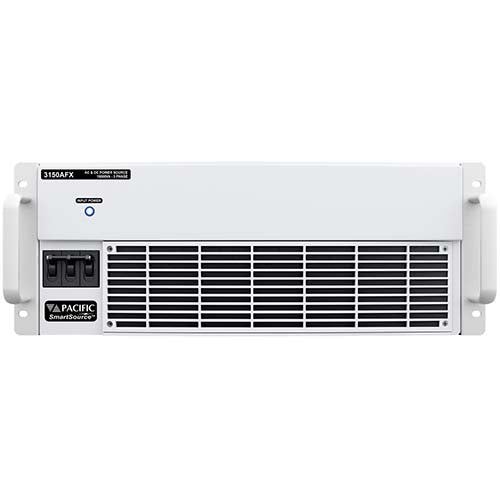

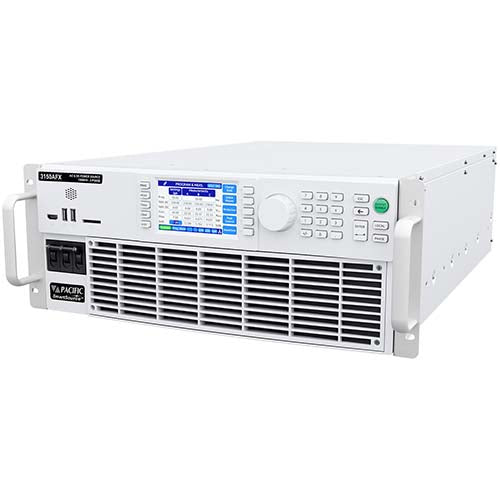

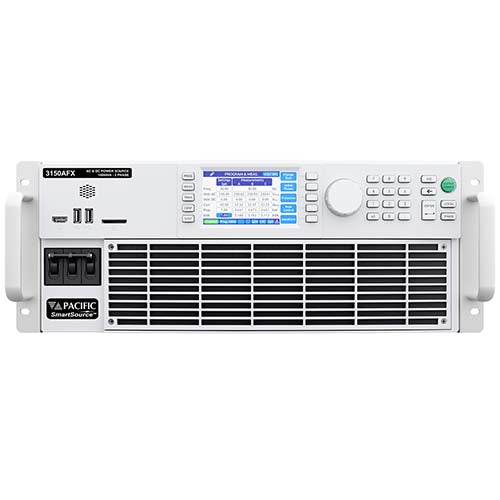

Modelli rack 19” o da banco

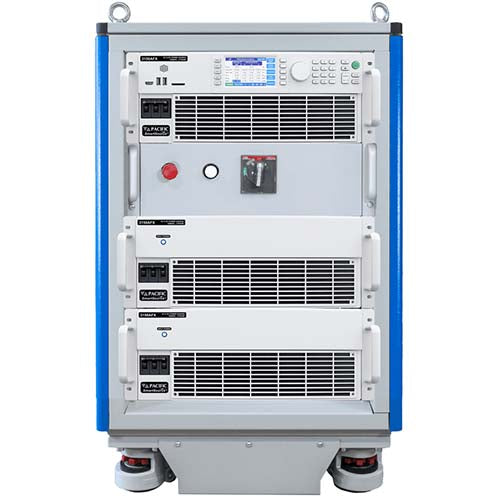

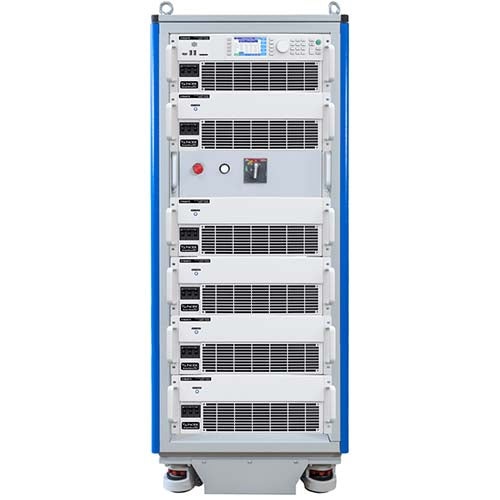

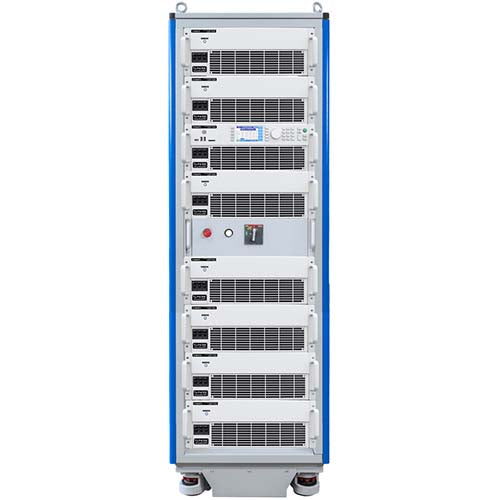

Sistemi in armadio rack 19”

Le sorgenti AC+DC tradizionali usano due range di tensione per poter fornire o alta tensione o alta corrente. La serie AFX rompe questo schema e con un unico range di tensione, che opera seguendo la curva di potenza costante, è in grado di fornire più corrente con tensioni più basse eliminando quindi la necessità di avere due range, rendendo così questa famiglia di sorgenti AC+DC molto versatile e flessibile

Nel caso il range di tensione 333V L-N/576V L-L non fosse sufficiente è possibile, mediante trasformatori di accoppiamento, estendere questo range fino a 600V L-N/1000V L-L,

Caratteristiche principali:

• Leggeri e compatti: 15kVA in solo 4U e solamente 50kg
• Uscita monofase, bifase e trifase
• Potenza: da 6kVA fino a 150kVA, (potenze più elevate disponibili su richiesta)
• Range di tensione singolo a potenza costante con un range operativo molto ampio
• Frequenza: DC, 15-1200Hz, (da 1Hz a 3kHz con alcune limitazioni)
• Sistema modulare master/salve per incrementare le potenze disponibili
• Uscita: AC, DC e AC+DC
• Funzione oscilloscopio, (per visualizzare le forme d’onda di tensione e corrente generate)
• Avanzato sistema di protezione
• Interfacce: USB, RS232, LAN, LXI
• Web Server integrato
• Pacific Power Source UPC-Studio Software
• Versioni con potenze da 18kVA disponibili in armadio rack 19” (senza armadio in opzione)
• Sequenze di test per l’avionica:
  • ABD0100.1.8 – Airbus A380, AC & DC Power Groups
  • ABD0100.1.8.1 – Airbus A350, AC & DC Power Groups
  • AMD24C – Airbus A400M, AC & DC Power Groups
  • Boeing 787B3-0147 – B787, AC & DC Power Groups
  • MIL-STD704 – US DoD, AC & DC Power Groups
  • RTCA-DO160 Section B, AC & DC Power Groups
• Sequenze di test per: IEC 61000-4-11, IEC 61000-4-14, IEC 61000-4-27, IEC 61000-4-28, IEC 61000-4-29p, IEC 61000-4-34
• 200 programmi per test statici e per test di transitori dinamici
• Sono in grado di generare sinusoidi, forme d’onda rettangolari, triangolari e dispongono di generatore di forme d’onda arbitrario
• Auto calibrazione continua (CSC)
• Precisione nella programmazione di tensione dello 0.02%, (con CSC abilitato) sia in AC che in DC
• Alcuni modelli possono incrementare la potenza grazie al nostro innovativo sistema POWER FLEX
• Driver IVI

Le sorgenti AC+DC della serie AFX si basano su una piattaforma tecnologica rivoluzionaria che permette funzionalità che non erano disponibili in nessuna sorgente AC+DC precedente. Queste funzionalità permettono di usare queste sorgenti AC+DC in moltissime applicazioni, (dalle più semplici alle più complesse e sofisticate), mentre allo stesso tempo forniscono un elevato grado di protezione dei dispositivi sotto test

Semplici da utilizzare sia da pannello frontale che da remoto, le sorgenti AC+DC Pacific Power Source della serie AFX silenziose ed efficienti, sono ideali per test AC, DC e AC+DC, come simulazione di alimentazione, conversione di frequenza, test automatici, applicazioni di ricerca e sviluppo, ecc, ecc …

Scarica datasheet sorgenti AC Pacific Power Source serie AFX
